桥涵工程DNM3-10303-2017定额-第一章 桩基
【2017版内蒙古自治区建设工程计价依据】
【内蒙古自治区市政工程预算定额】
【第三册 桥涵工程】
【DNM3-10303-2017】
【第一章 桩基】

第一章 桩基

---

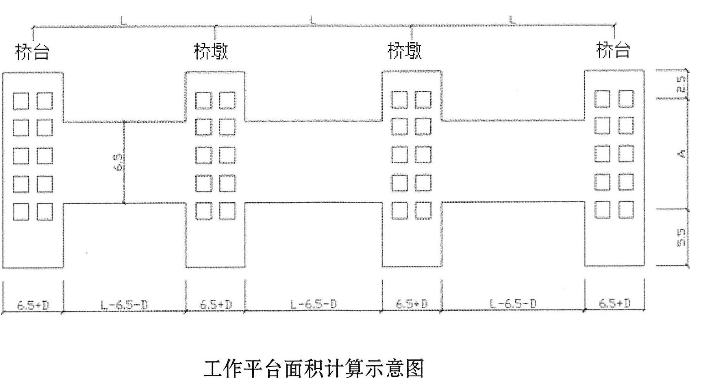

说明 一、本章定额内容包括搭拆桩基础工作平台、组装拆卸柴油打桩机、钢筋混凝土方桩、钢筋混凝土管桩、钢管桩、埋设钢护筒、旋挖钻机钻孔、回旋钻机钻孔、冲击式钻机钻孔、卷扬机带冲抓锥冲孔、泥浆制作、灌注桩混凝土、人工挖孔桩、灌注桩后注浆、截桩头、声测管等项目。 二、本章定额桩基工作平台适用于陆上、支架上打桩及钻孔灌注桩。 三、本章项目不包括桩基施工中遇到障碍必须清除的工作，发生时另行计算。 四、打桩工作平台根据相应的打桩项目打桩机的锤重进行选择。钻孔灌注桩工作平台按孔径φ小于或等于1000套用锤重小于或等于2500kg打桩工作平台；φ>1000套用锤重小于或等于5000kg打桩工作平台。 五、打桩土质类别综合取定。本章定额均为打直桩，打斜桩（包括俯打、仰打）斜率在1:6以内时，人工乘以系数1.33，机械乘以系数1.43。 六、陆上、支架上打桩项目均未包括运桩。 七、送桩定额按送4m为界，如实际超过4m时，按相应项目乘以下列调整系数： 送桩5m以内乘以系数1.2； 送桩6m以内乘以系数1.5； 送桩7m以内乘以系数2.0； 送桩7m以上，以调整后7m为基础，每超过1m递增系数0.75。 八、打钢管桩项目不包括接桩费用，如发生接桩，按实际接头数量套用钢管桩接桩定额；打钢管桩送桩，按相应打桩项目调整计算：不计钢管桩主材，人工、机械数量乘以系数1.9。 九、打桩机械场外运输费可另行计算。 十、本章项目钻孔的土质分类按现行国家标准《岩土工程勘察规范》GB50021-2001(2009年局部修订版)和《工程岩体分级标准》GB50218-2014划分。 十一、成孔项目按孔径、深度和土质划分项目，若超过定额使用范围时，应另行计算。 十二、埋设钢护筒项目钢护筒按摊销量计算，若在深水作业或其他特殊情况，钢护筒无法拔出时，经建设单位签证后，可按钢护筒实际用量（或参考下表重量）减去定额数量一次增列计算，但该部分不得计取除税金外的其他费用。 桩径(mm) 800 1000 1200 1500 2000 每米护筒重量(kg/m) 155.06 184.87 285.93 345.09 554.6 十三、灌注桩混凝土均按水下混凝土导管倾注考虑，采用非水下混凝土时混凝土材料可抽换。项目已包括设备（如导管等）摊销，混凝土用量中均已包括了充盈系数和材料损耗（见下表）。 灌注桩充盈系数和材料损耗率表 项目名称 充盈系数 损耗率% 回旋（旋挖）钻孔 1.2 1 冲击钻孔 1.25 1 冲抓钻孔 1.3 1 十四、本章项目未包括：钻机场外运输、泥浆池制作、泥浆处理及外运，其费用可另行计算。 工程量计算规则 一、搭拆打桩工作平台面积计算： 1．桥梁打桩：F=N1F1+N2F2 每座桥台（桥墩）：F1=(5.5+A+2.5)×(6．5+D) 每条通道：F2=6.5×[L-(6.5+D)] 2．钻孔灌装柱：F=N1F1+N2F2 每座桥台（桥墩）：F1=(A+6.5)×(6.5+D) 每条通道：F.2=6.5×[L-(6.5+D)] 式中： F-工作平台总面积； F1-每座桥台（桥墩）工作平台面积； F2-桥台至桥墩间或桥墩至桥墩间通道工作平台面积； N1-桥台和桥墩总数量； N2-通道总数量； D-排桩之间的距离(m); L-桥梁跨径或护岸第一根桩中心至最后一根桩中心之间的距离(m)； A-桥台（桥墩）每排桩的第一根桩中心至最后一根桩中心之间的距离(m)。 二、打桩： 1．钢筋混凝土方桩按桩长度（包括桩尖长度）乘以桩截面面积计算； 2．钢筋混凝土管桩按桩长度（包括桩尖长度）乘以桩截面面积，空心部分体积不计； 3．钢管桩按成品桩考虑，以“t”计算。 三、焊接桩型钢用量可按实调整。 四、送桩： 1．陆上打桩时，以原地面平均标高增加1m为界，界线以下至设计桩顶标高之间的打桩实体积为送桩工程量； 2．支架上打桩时，以当地施工期间的最高潮水位增加0.5m为界线，界线以下至设计桩顶标高之间的打桩实体积为送桩工程量。 五、灌注桩： 1.回旋钻机钻孔、冲击式钻机钻孔、卷扬机带冲抓锥冲孔的成孔工程量按设计入土深度计算。项目的孔深指原地面至设计桩底的深度。成孔项目同一孔内的不同土质，不论其所在的深度如何，均执行总孔深定额。旋挖钻机钻孔按设计入土深度乘以桩截面面积计算，入岩增加费按实际入岩体积计算，中风化岩和微风化岩做 入岩计算。 2．灌注桩水下混凝土工程量按设计桩长增加1.0m乘：以设计桩径截面面积计算。 3．人工挖孔工程量按护壁外缘包围的面积乘以深度计算，现浇混凝土护壁和灌注桩混凝土按设计图示尺寸以“m3”计算。 4．灌注桩后注浆工程量计算按设计注浆量计算，注浆管管材费用另计，但利用声测管注浆时不得重复计算。 5．声测管工程量按设计数量计算。 六、台与墩或墩与墩之间不能连续施工时（如不能断航、断交通或拆迁工作不能配合），每个墩、台可计一次组装、拆卸柴油打桩架及设备运输费。
